MID360激光雷达的装配说明#

MID360的组成#

激光雷达+内置6轴IMU+后接一分二电源\数据线

激光雷达的工作原理#

基本原理就是激光测距，通过发射激光束并测量激光束的反射时间来测量目标的距离。 非常多的激光束就可以构建出一个三维的点云图，获得对周围环境的表示。

IMU的工作原理#

IMU是惯性测量单元，可以测量物体的加速度和角速度。类似于人的小脑，可以感知物体的运动状态。

综上，对激光雷达的安装提出几点要求：#

  1. 尽量减少对激光雷达发射的激光束的遮挡

  2. 尽量减少震动,（不然就像人坐在颠簸的车上，容易晕车hhh）

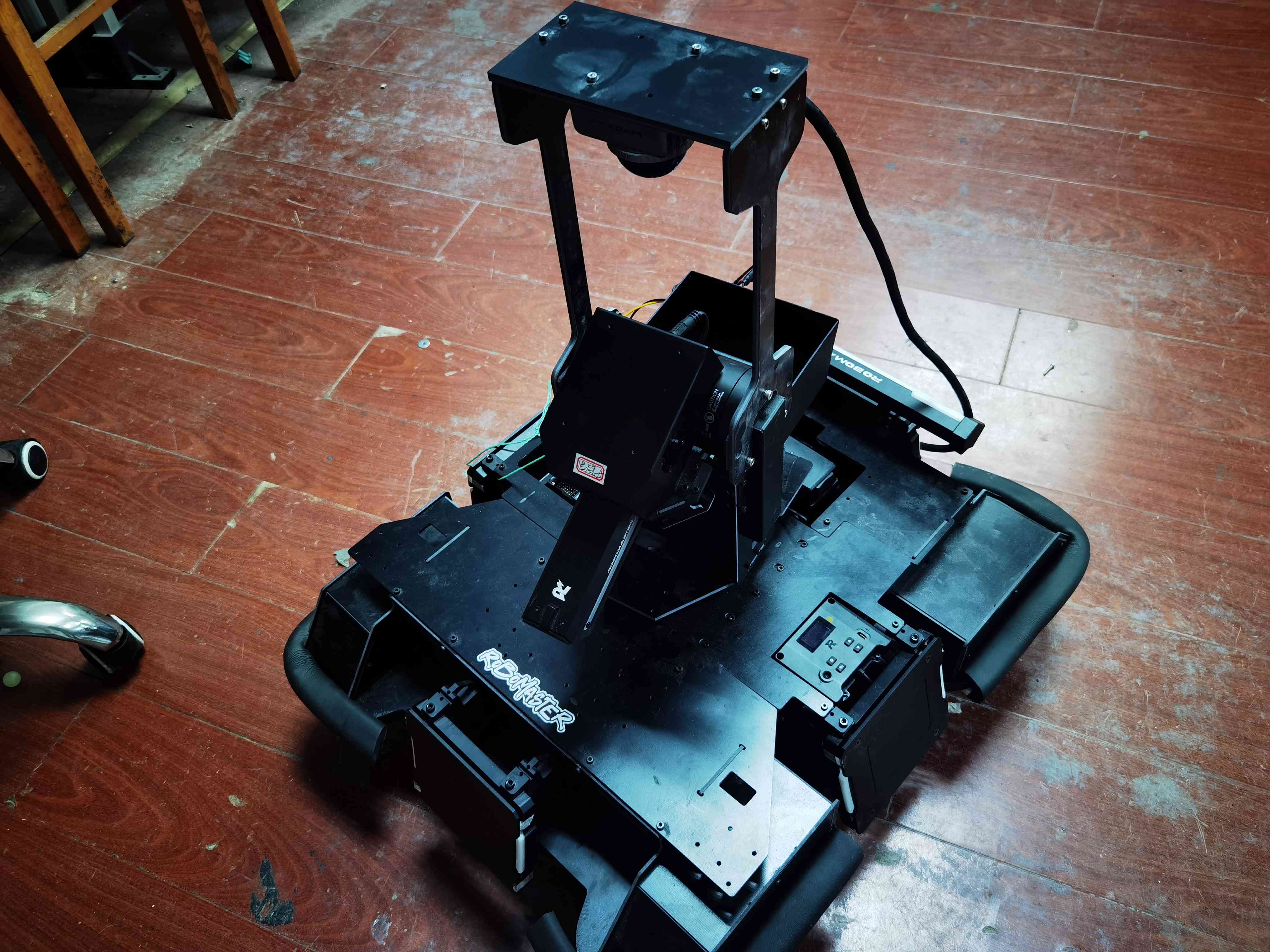

目前在两边竖两根杆子把激光雷达倒挂在最顶端，效果是这样的

../../_images/flipped_lidar.jpg ../../_images/1115test.png

可以看到两边的杆子遮挡了一小部分激光雷达的视野，但是大部分的视野还是可以扫描到的。

MID360的特性#

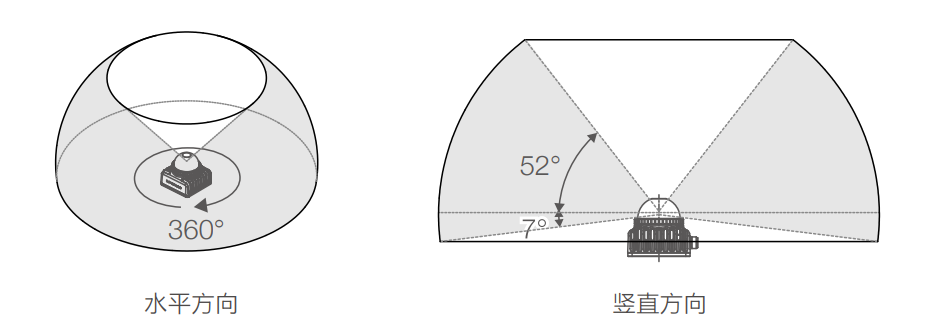

  • 视野范围竖直最大59°，水平最大360°。

  • 基本上扫描不到半球罩的下方。

  • 视野范围内尽量不要有遮挡

  • 激光雷达装得太高会导致靠近底盘的部分扫描不到，有障碍物就检测不到了

  • 激光雷达装得太低会导致车体被扫描到，有时候会误判为障碍物，也会遮挡掉部分视野

../../_images/mid3601.png ../../_images/mid3602.png

激光雷达的安装#

  • 印有“livox”的一面朝向前方

  • 激光雷达后方需要接一根电源+数据线，线的末端会分成两个头，一端接电源，一段接导航电脑

  • 雷达保护罩：除了固定激光雷达的四个螺丝孔，还需要至少另外四个螺丝孔固定保护罩

  • 尺寸

../../_images/mid3603.png

  • 精密仪器！请勿把螺丝拧到最紧！拧紧后回转半圈！

  • 不要频繁插拔航空插头！不要暴力插拔航空插头！任何感觉到大阻力的插拔动作都是错！误！的！

  • mid360航插口使用方法

    • 拆下：旋到最松，垂直着插口向外拔，再旋到最松，再垂直着插口向外拔，重复直到航插口轻松脱落

    • 拧紧:垂直着插口向里插，旋到比较紧，再垂直着插口向里插，旋到比较紧，重复直到无法向里插，拧紧航插口

  • 保存:运输请放回原盒

  • 清理:使用光学擦镜纸

参考资料和模型下载#

https://www.livoxtech.com/cn/mid-360/downloads

激光雷达的神奇报错#

有topic但是没有消息：检查防火墙
